Зубообрабатывающее оборудование предназначены для нарезания и отделки зубьев колес различных передач. По виду обработки и инструмента различают следующие зубообрабатывающие станки: зубоф- резерные, зубострогальные, зубопротяжные, зубошлифовальные и др. По назначению станки бывают: для обработки цилиндрических колес с прямыми и косыми зубьями, червячных колес, шевронных колес, зубчатых реек, конических прямозубых колес, с криволинейными зубьями. По степени шероховатости обработанной поверхности выделяют станки: для предварительного нарезания зубьев, для чистовой обработки, для отделочной обработки поверхности зубьев.
Зубофрезерные горизонтальные станки предназначены для нарезания зубчатых колес червячными фрезами методом обкатки, а также дисковыми и пальцевыми фрезами методом единичного деления. Станки позволяют работать с встречной и попутной подачей. На станках можно нарезать прямозубые и косозубые цилиндрические колеса наружного зацепления, шлицевые валы, а также шевронные колеса дисковой и червячной фрезой. Шевронные колеса без канавок могут быть нарезаны пальцевой фрезой при автоматическом рабочем цикле при помощи особой накладной головки.
Зубофрезерные вертикальные станки, с вертикально перемещающимся столом, предназначены для нарезания цилиндрических прямозубых, косозубых и червячных колес и пригодны для встройки в автоматические линии. Станки позволяют работать с встречной и попутной подачей, радиальным или осевым врезанием, диагональной или осевой подачей, с автоматической передвижкой инструмента после обработки каждой детали, что допускает выбор оптимального метода зубофрезерования в условиях любого производства. Конструкция плоских направляющих фрезерной стойки, суппорта и направляющих стола обеспечивает высокую стабильность перемещения и жесткость станков, что позволяет работать на высоких скоростях и подачах.

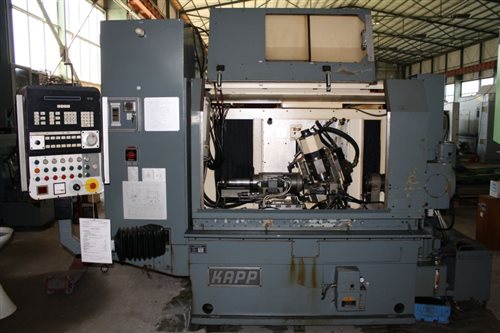

Зубошлифовальные станки применяются для окончательной обработки зубчатых колес и придания им необходимой точности и степени шероховатости. Операция шлифования на зубошлифовальном оборудовании производится методами обката и копирования. Подобные станки применяются как для мелкосерийного, так и для массового производства.
Зубодолбежные станки предназначены для нарезания цилиндрических прямозубых колес наружного и внутреннего зацепления зуборезными долбяками. При наличии дополнительных устройств на станках можно нарезать колеса с винтовыми (косыми) зубьями.
Станки для накатки зубчатых профилей. Накатка резьбы и профилей является высокопроизводительным процессом холодной обработки металлов давлением без образования стружки. Технология формирование наружного профиля на симметричных телах вращения посредством обката профиля инструмента на деталь применяется для производства резьбы, шлицевого, зубчатого и червячного профилей.
Станки зуборезные для конических колес предназначены для чистового и чернового нарезания конических и гипоидных колёс с круговыми зубьями как в условиях крупносерийного, так и единичного производства в различных отраслях машиностроения.
